Старт с чертежа
Отправьте чертёж, DXF-файл, 3D-модель или техническое задание — мы анализируем материал, толщину, радиусы, углы, линии гибки и возможность изготовления детали.
Гибка металла
Гибка металла на заказ
Выполняем гибку металла по чертежам, 3D-моделям и техническому заданию: изготавливаем кронштейны, корпусные элементы, кожухи, монтажные пластины, профили и другие детали из листового металла для единичных и серийных заказов.
Толщина металла
0,2–16 мм
Листовой
металл различной толщины
От 1 детали
до серийного производства
Сталь, нержавеющая сталь
и алюминий
Современные
листогибочные станки
Контроль
геометрии детали

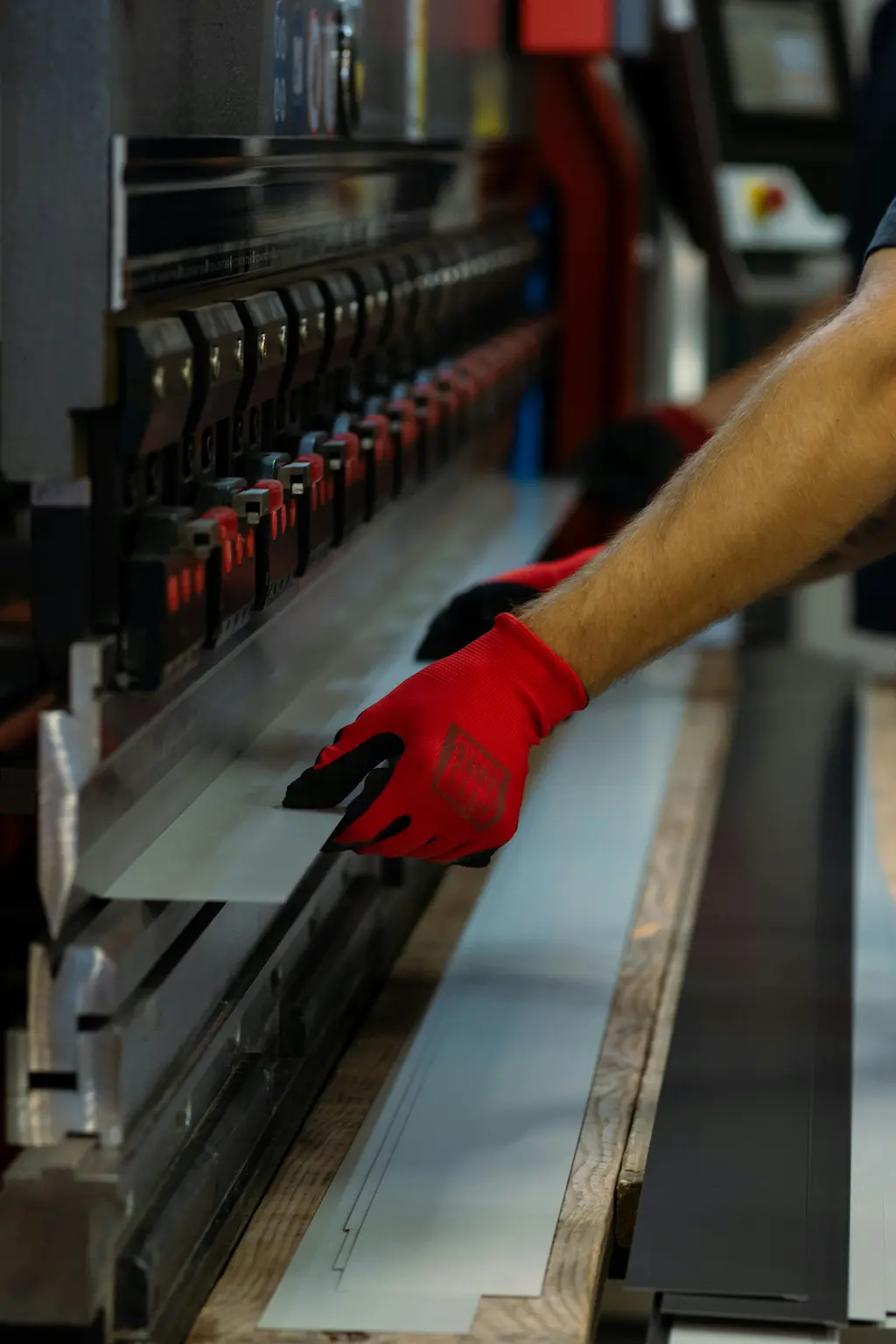

Гибка листового металла

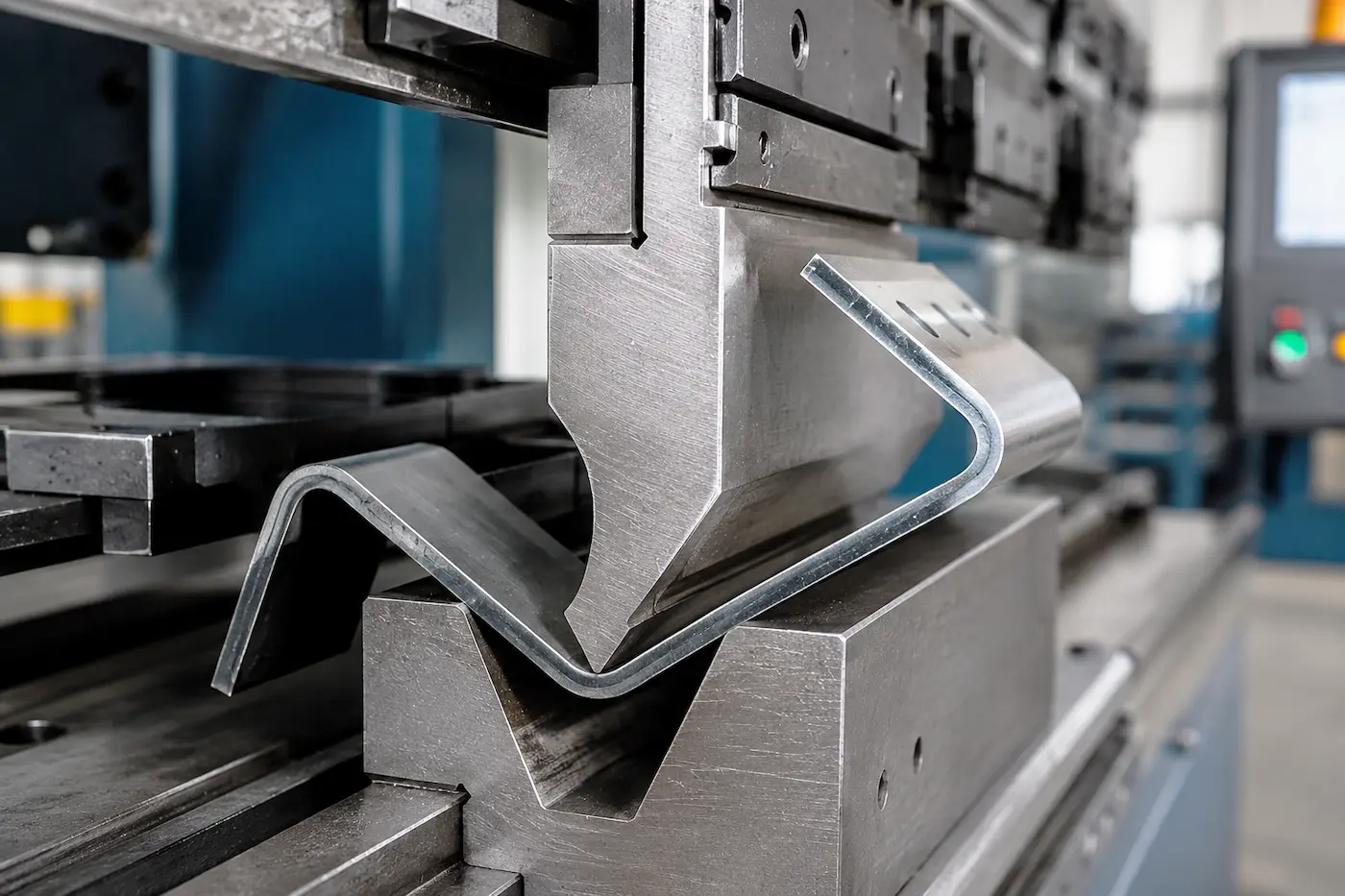

Гибка металла — это технология формирования листовой заготовки под необходимым углом без снятия материала. Заготовка устанавливается на листогибочный станок, где пуансон и матрица создают контролируемый изгиб в соответствии с чертежом или 3D-моделью. Такой метод позволяет изготавливать корпусные детали, кронштейны, кожухи, профили, монтажные элементы и другие изделия с точными углами, повторяемой геометрией и минимальным количеством сварных швов.
ЧПУ-гибка листового металла используется для изготовления деталей из стали, нержавеющей стали, алюминия и других листовых материалов. Технология подходит для единичных заказов, прототипов, небольших партий и серийного производства, где важны точность гибки, стабильность размеров, аккуратный внешний вид и соответствие чертежу.
Материалы для гибки металла
Конструкционная сталь чаще всего используется для гибки листового металла на листогибочном прессе. Из неё изготавливают кронштейны, корпусные элементы, кожухи, монтажные пластины, профили, рёбра жёсткости и заготовки под сварку.
Типичные материалы:
- Сталь S235
- Сталь S355
- Сталь 08кп
- Сталь 09Г2С
- Сталь 20
Нержавеющая сталь используется для деталей, работающих во влажной, агрессивной, пищевой или декоративной среде. Перед гибкой учитываются марка стали, толщина листа, радиус гибки, направление проката и требования к внешней поверхности.
Типичные марки:
- AISI 304
- AISI 316
- AISI 321
- AISI 430
Алюминий используется для лёгких корпусных деталей, панелей, крышек, кожухов, декоративных элементов и монтажных пластин. Не все алюминиевые сплавы одинаково хорошо поддаются гибке, поэтому марку, толщину и минимальный радиус гибки необходимо проверять перед запуском в производство.
Типичные марки:
- Алюминий 1050
- Алюминий 5754
- Алюминий 5083
- Алюминий 6061
Оцинкованная сталь подходит для коробов, кожухов, вентиляционных элементов, кронштейнов, монтажных деталей и изделий с базовой защитой от коррозии. При гибке важно учитывать толщину листа, состояние покрытия, радиус гибки и риск повреждения цинкового слоя.
Типичные изделия:
- Короба
- Кожухи
- Вентиляционные элементы
- Монтажные пластины
- Кронштейны
- Заготовки после лазерной резки
Латунь и медь используются для декоративных, электротехнических и специальных деталей. Из-за мягкости материала, пластичности и риска появления следов от инструмента такие заказы рекомендуется дополнительно проверять по чертежу или образцу.
Типичные материалы:
- Латунный лист
- Медный лист
- Медные сплавы
- Декоративные листовые заготовки
В большинстве случаев гибка выполняется после лазерной, плазменной или механической резки, когда плоская заготовка уже имеет необходимый контур, отверстия, пазы и вырезы. Перед производством проверяются последовательность гибов, минимальные полки, радиусы и доступность инструмента.
Типичные задачи:
- Корпуса
- Кожухи
- Кронштейны
- Панели
- Профили
- Заготовки под сварку
Технические возможности гибки металла
В зависимости от типа металла толщина может составлять от 0,5 мм до 15 мм.
Максимальная длина гиба составляет 3000 мм.
Максимальное рабочее усилие станка составляет 170 т.
Максимальное расстояние между колоннами составляет 3150 мм.
Возможна гибка под различными углами в соответствии с чертежом и технологическими ограничениями детали.
Внутренний радиус гиба зависит от толщины листа, типа металла и выбранного инструмента.
Минимальный размер полки зависит от толщины металла, внутреннего радиуса гиба и типа инструмента.
Удобная гибка металла от чертежа до готовой детали
Предложение в течение 24 часов
Получите расчёт стоимости и сроков ещё до запуска в производство — без лишних звонков и ожидания.
Контроль геометрии
Проверяем соответствие готовых деталей чертежу, согласованным размерам, углам гибки, полкам, радиусам и общей геометрии.
Готовая деталь с доставкой
Получаете согнутые детали без координации с производством и логистикой — всё организует Axion Systems.

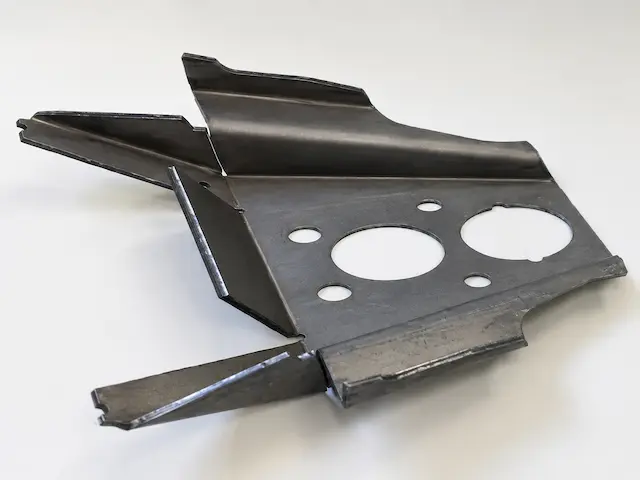

Примеры деталей после гибки металла
Примеры деталей, изготовленных методом ЧПУ-гибки листового металла по чертежам, DXF-файлам или техническому заданию.

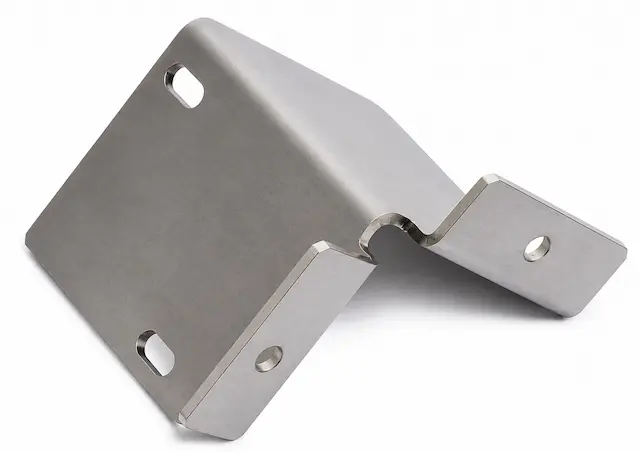

Монтажный кронштейн 250×120×80
Материал: сталь S235, толщина 4 мм. Лазерная резка заготовки и несколько операций гибки для получения жёсткой монтажной детали.

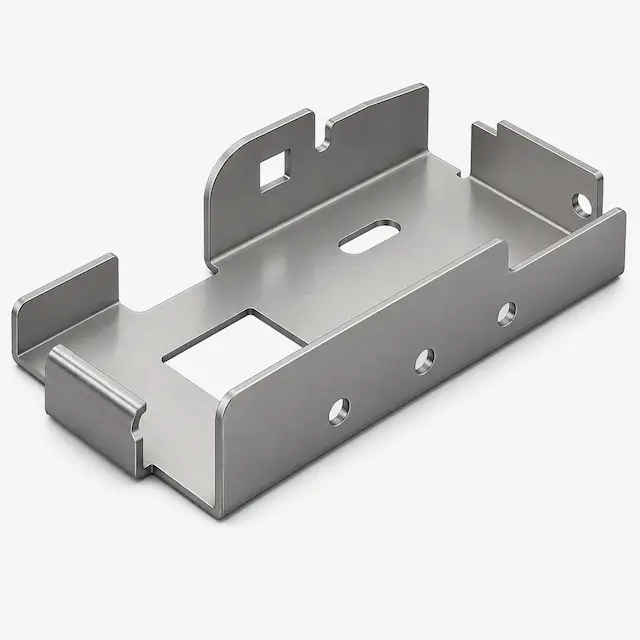

Корпус электрооборудования
Материал: сталь 1.5 мм. Гибка листовой заготовки с формированием боковых стенок, монтажных полок и рёбер жёсткости.
П-образный профиль 1000 мм
Материал: оцинкованная сталь 2 мм. Серийное изготовление профилей для строительных и монтажных конструкций.
Кожух промышленного оборудования
Материал: нержавеющая сталь AISI 304. Гибка сложной развёртки с отверстиями, вырезами и посадочными элементами.
Монтажная панель с бортами
Материал: алюминий 5754. Формирование жёсткой панели путём гибки по периметру заготовки.
Кабельный короб
Материал: оцинкованная сталь 1 мм. Гибка длинномерной детали для прокладки кабельных трасс и инженерных сетей.
Заготовка под сварную конструкцию
Материал: сталь S355. Лазерная резка и последующая гибка деталей для сборки металлоконструкций.
Частые вопросы о гибке металла
Единичные детали или небольшие партии обычно изготавливаются за 1–3 рабочих дня. Серийные заказы, сложная геометрия или детали с большим количеством гибов обычно требуют 3–7 рабочих дней.
Цена зависит от толщины металла, длины гиба, количества гибов, сложности детали и объёма партии.
Можно гнуть углеродистую сталь, нержавеющую сталь, оцинкованную сталь, алюминий, латунь и другие листовые металлы.
Для расчёта желательно предоставить PDF-чертёж, DXF/DWG-файл или 3D-модель с указанной толщиной материала, углами и линиями гибки.
Да, можно заказать одну деталь, небольшую партию или серийное изготовление.
