Старт с чертежа
Отправьте чертёж, DXF-файл, 3D-модель или техническое задание — мы анализируем контур, материал, толщину, отверстия, пазы и требования к качеству реза.
Лазерная резка металла
Лазерная резка металла на заказ
Выполняем лазерную резку металла по чертежам, DXF-файлам и техническому заданию: изготавливаем детали, заготовки, корпусные элементы, фланцы, пластины и другие изделия из стали, нержавеющей стали и алюминия для единичных и серийных заказов.
Толщина резки
от 0,2 до 22 мм
Сложные
формы и отверстия
От 1 детали
до серийного производства
Углеродистая и нержавеющая
сталь, алюминий
Современные
лазерные комплексы
Минимальная
постобработка
Лазерная резка металла

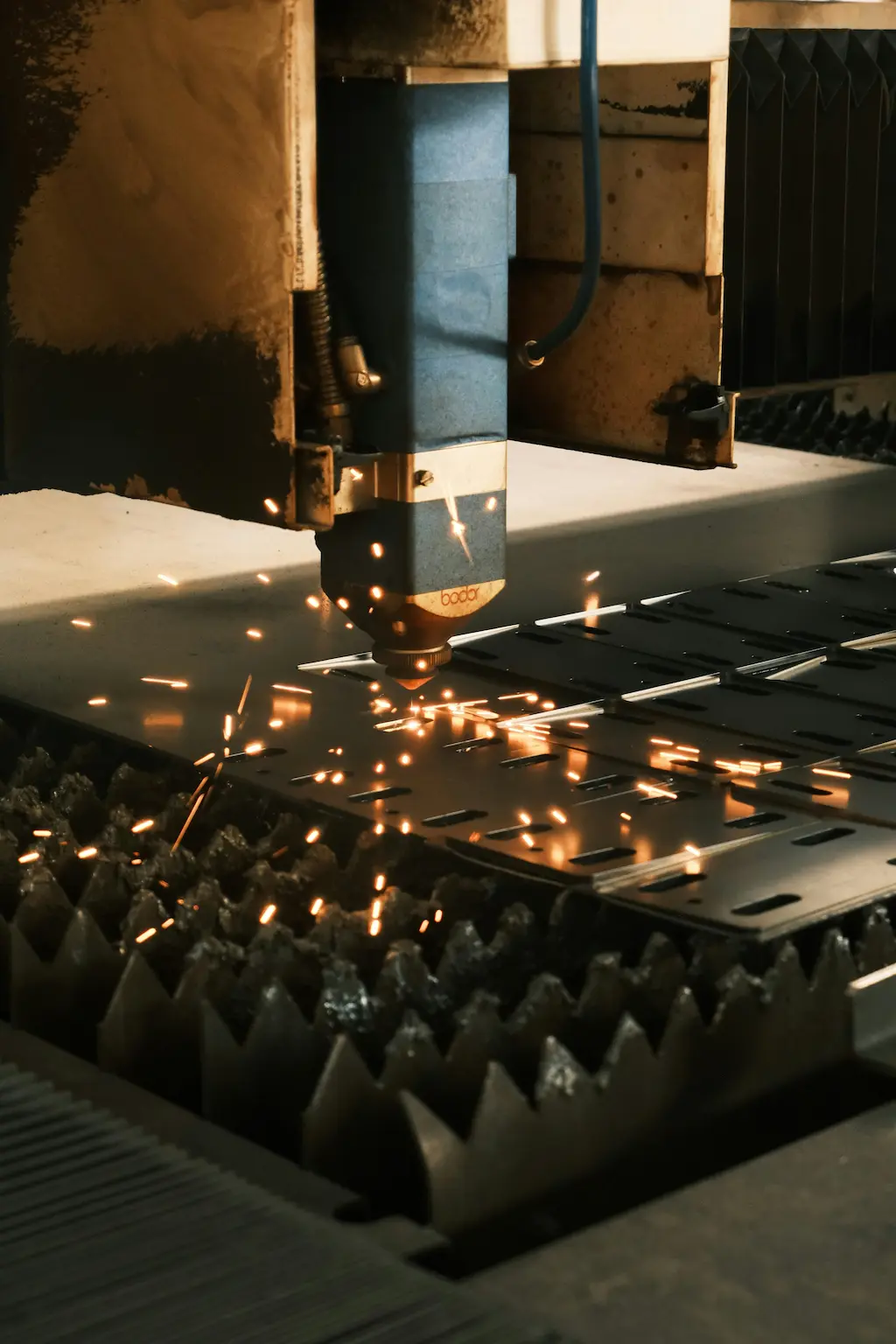

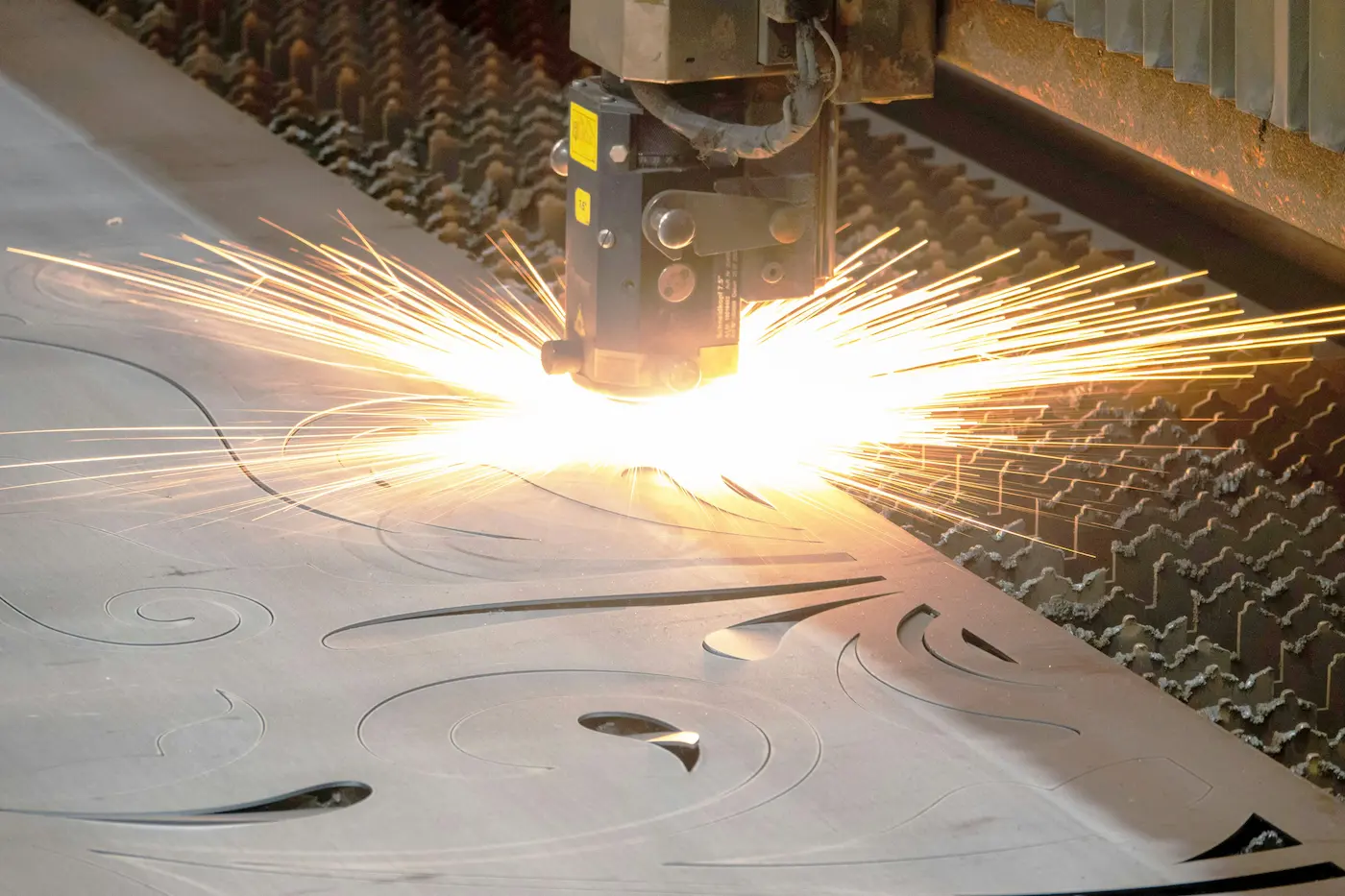

Лазерная резка металла — это процесс раскроя листового материала сфокусированным лазерным лучом. В зоне реза металл нагревается и расплавляется, а вспомогательный газ удаляет расплав из контура. Для обработки металла чаще всего используют волоконные лазеры, которые эффективно работают со сталью, нержавеющей сталью, алюминием, латунью и медью.
Технология подходит для изготовления плоских деталей со сложным контуром: пластин, кронштейнов, фланцев, панелей, декоративных элементов и заготовок под гибку или сварку. Качество реза зависит от материала, толщины листа, используемого газа, мощности оборудования и требований к готовой детали.
Материалы для лазерной резки
Чаще всего лазерную резку используют для листовых деталей из обычной конструкционной стали: кронштейнов, пластин, фланцев, корпусных элементов, заготовок под гибку и сварку.
Типовые марки:
- Сталь S235
- Сталь S355
- Сталь 20
- Сталь 45
- Сталь 09Г2С
- Оцинкованная сталь
Нержавеющая сталь подходит для деталей, которые работают во влажной среде, контактируют с пищевыми продуктами или требуют повышенной коррозионной стойкости.
Типовые марки:
- AISI 304
- AISI 316
- AISI 321
- AISI 430
Алюминий используют для лёгких панелей, корпусных элементов, декоративных деталей, монтажных пластин и заготовок, где важен меньший вес изделия.
Типовые марки:
- Алюминий 1050
- Алюминий 5083
- Алюминий 5754
- Алюминий 6061
- Алюминий 6082
Латунь и медь применяют для декоративных деталей, контактных элементов, электротехнических изделий, табличек и специальных листовых деталей. Такие материалы требуют отдельной проверки из-за высокой теплопроводности и отражающей способности.
Типовые материалы:
- Латунь
- Медь
- Медные сплавы
- Декоративные листовые заготовки
Допуски и стандарты лазерной резки
Для лазерной резки листового металла типовой допуск составляет около ±0,1 мм. На фактическую точность влияют толщина металла, марка материала, длина контура, термические деформации и требования чертежа.
Ширина лазерного реза обычно составляет примерно 0,1–0,4 мм. Она зависит от толщины листа, типа металла, мощности лазера, фокусировки луча и газа, используемого при резке.
После лазерной резки кромка обычно ровная и пригодна для последующей гибки, сварки или окраски. На толстом металле возможны следы окалины, небольшая конусность или заусенцы, которые удаляются дополнительной обработкой.
ISO 9013 используется для оценки качества термической резки металла. Стандарт описывает перпендикулярность кромки, шероховатость поверхности, отклонение контура и качество зоны реза.
Удобная лазерная резка металла от чертежа до готовой детали
Расчёт стоимости
После анализа чертежа, DXF-файла или технического задания предоставляем расчёт стоимости и ориентировочные сроки изготовления.
Контроль качества
Проверяем соответствие готовых деталей чертежу, согласованным размерам, контуру, отверстиям и требованиям к качеству кромки.
Готовая деталь с доставкой
Получаете вырезанные детали без координации производства и логистики — весь процесс организует Axion Systems.
Примеры деталей лазерной резки
Примеры деталей, изготовленных методом CNC-лазерной резки по чертежам, DXF-файлам или техническому заданию.

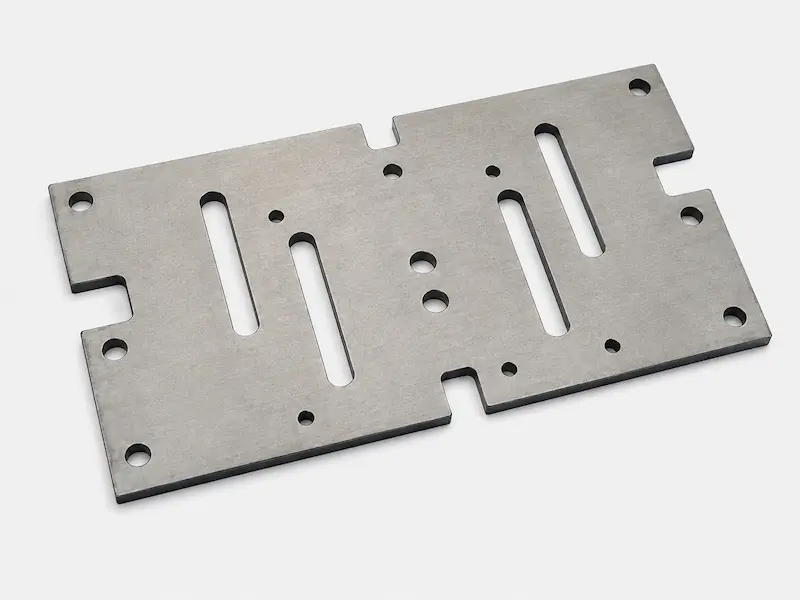

Монтажная пластина 300×200×6
Материал: сталь S235. Лазерная резка внешнего контура, крепёжных отверстий, пазов и технологических вырезов.

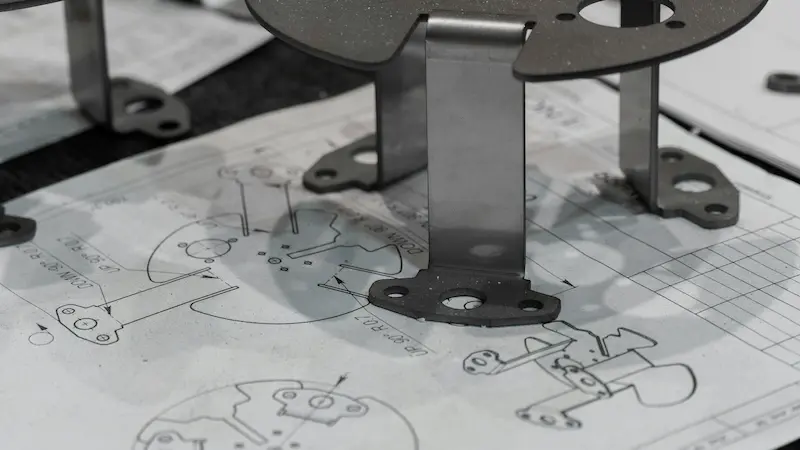

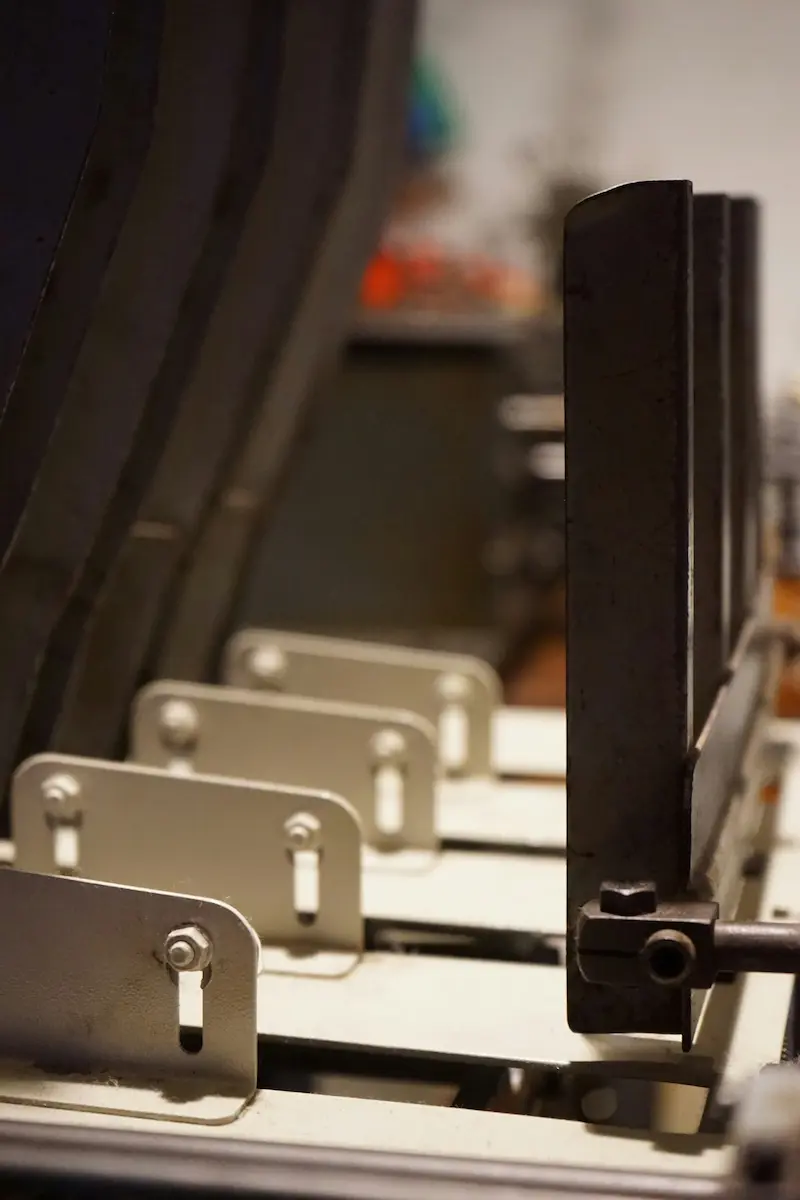

Кронштейн из стали 8 мм
Материал: сталь S355. Лазерная резка сложного контура, отверстий под крепёж и заготовки для последующей гибки.
Листовой фланец Ø180×10
Материал: нержавеющая сталь AISI 304. Лазерная резка круглого контура, центрального отверстия и отверстий под болтовое соединение.

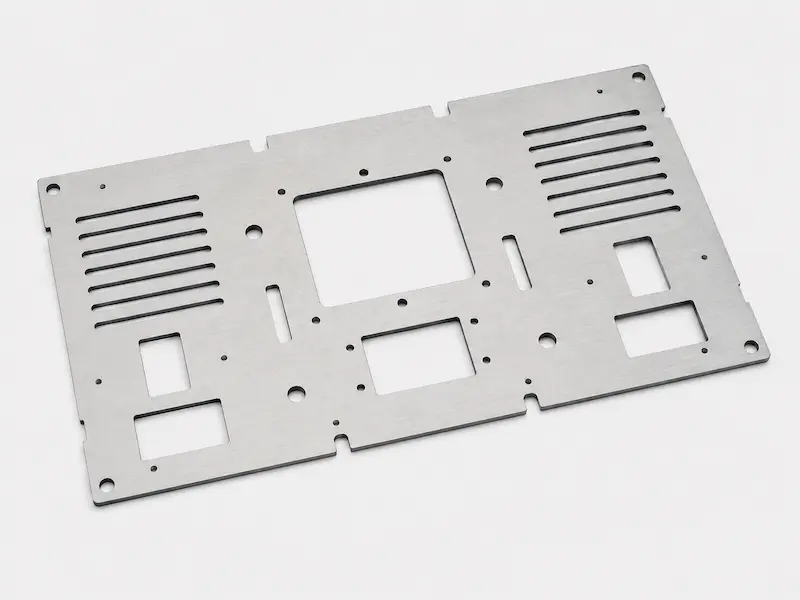

Панель корпуса 420×260×2
Материал: алюминий 5754. Лазерная резка внешнего контура, вентиляционных прорезей, отверстий и посадочных зон.
Декоративная накладка из нержавеющей стали
Материал: нержавеющая сталь AISI 304. Лазерная резка тонкого листа со сложным контуром, мелкими отверстиями и чистой кромкой.
Заготовка под сварку 250×120×5
Материал: сталь 09Г2С. Лазерная резка детали с точным контуром, пазами для сборки и отверстиями под фиксацию.
Шильдик или техническая табличка
Материал: нержавеющая сталь 1 мм. Лазерная резка тонкого листа для маркировочных, декоративных или информационных элементов.
Часто задаваемые вопросы о лазерной резке металла
Сроки зависят от материала, толщины листа, количества деталей и загрузки производства. После анализа чертежа или технического задания мы сообщаем ориентировочные сроки изготовления.
Основные факторы — материал, толщина металла, длина контура резки, количество деталей и объём партии. Чем толще металл и сложнее геометрия детали, тем выше стоимость изготовления.
Чаще всего лазером режут углеродистую сталь, нержавеющую сталь, алюминий, оцинкованную сталь, латунь и медь. Возможность резки конкретного материала зависит от его толщины и требований к качеству кромки.
Лазерная резка обеспечивает более высокую точность, меньшую ширину реза и лучшее качество кромки. Плазменную резку обычно используют для более толстого металла, когда высокая точность не является критичной.
Для большинства деталей достигается точность около ±0,1 мм. Фактический допуск зависит от материала, толщины листа и геометрии детали.
Да. Лазерная резка подходит как для изготовления одной детали, так и для серийного производства.
Во многих случаях детали готовы к дальнейшей сборке, гибке или сварке сразу после резки. При необходимости могут выполняться удаление заусенцев, шлифовка, покраска и другие операции.
